氣動液壓缸液壓出力計算公式

    首先，我們先來了解下氣動液壓缸的結構，氣動液壓缸的結構當中有兩個活塞，它利用一個大面積氣動活塞與一個較小面積的液壓活塞工作，當兩個活塞大小和輸入氣壓力發生變化時，輸出液壓力也會發生變化。氣動活塞與液壓活塞區之間的壓縮比即為增壓比，即氣動液壓缸的大活塞比小活塞的面積比值。

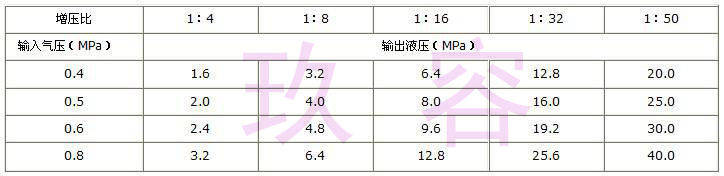

    例如大活塞面積為A1，小活塞面積為A2，增壓比＝(A1÷A2)，輸入的空氣壓力為P1，使用輸出油缸面積為A3，輸出的液壓力為P2，那活塞上的推力F＝P1×A1＝P2×A2，P2＝(A1÷A2)×P1。氣動液壓缸輸出的液壓力是以A1÷A2的倍數提高的，若大小活塞面積比為6:1，輸入氣壓100KPa，輸出液壓600KPa。
